荷物・人荷エレベータ用巻上機
Rシリーズ型(ヘリカルギヤマシン)

世界最大10トン積載まで対応した荷物用エレベーター巻上機です。 垂直荷重とトルクという大きな二つの力を分離し、最大安全率・最大効率化 を実現しました。 輸入に頼らない、安心の国産エレベーター巻上機です。

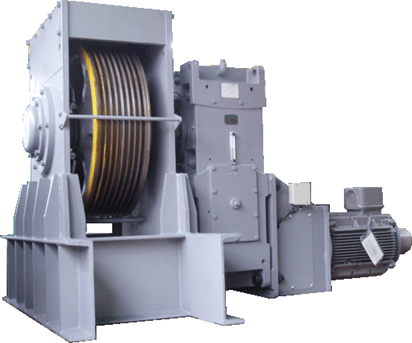

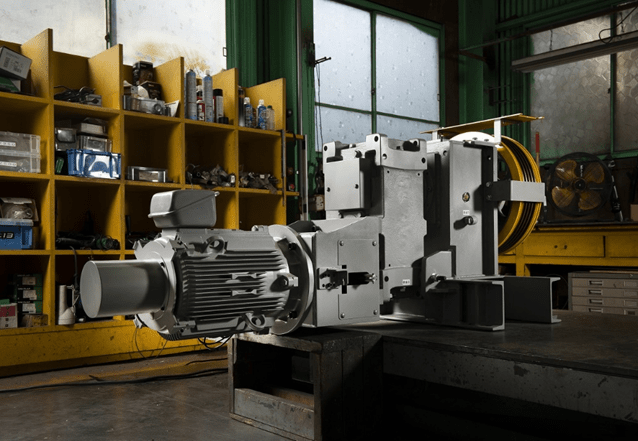

RM型

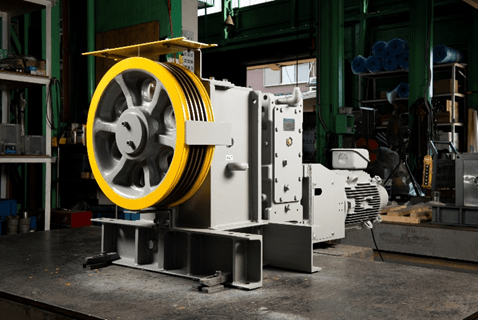

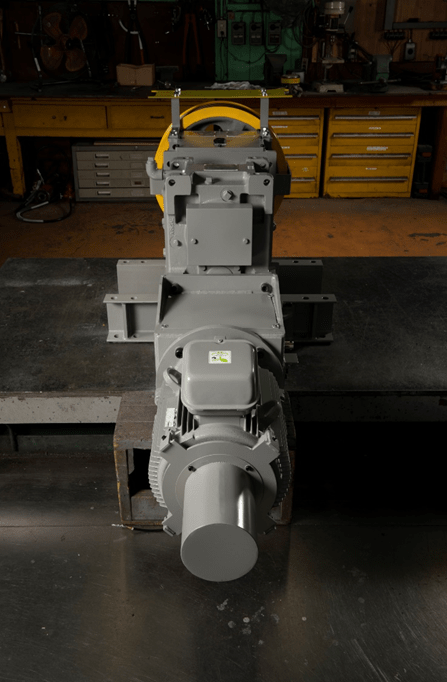

RS型

主な特徴(特許項目あり)

  1. 国土交通省 大臣認定仕様の強度 及び安全性を確保(認定取得実績 多数あり
  2. Mayr社製 ダブルブレーキを搭載し、負荷トルクに対し 2×100%以上のトルクを確保
  3. ブレーキトルク検出用軸が装備されており、トルクレンチによるトルク計測が可能
  4. C2時、ブレーキ開放による、巻上機自身によるリレベリング運転が可能
  5. シーブはピット置き、機械室置き、ベースメントの全方向 引張荷重に対応
  6. 大きな垂直荷重を支持するため、独立した軸受けフレームを設けており、減速機には ラジアル荷重が掛からない構造
  7. シーブ材質はFCD550以上(ロープ種E対応)
  8. モーター:フランジ横型全閉 200/400V 50/60HZ
  9. エンコーダー信号形式: ラインドライバ/コンプリメンタル 選択が可能
フレーム型式 定格積載 軸荷重 シーブ径 ロープ径×本数 カゴ速度 モーター容量
(kg) (kg) PCD mm×本 (m/min) (最大)
RM1 1000 4000 410 φ10×4 30 5.5kw 6P
500 φ12×3 45 7.5kw 4P
RM2 2000 7000 500 φ12×6 30 11kw 6P
45 15kw 4P
RM3 3000 9000 500 φ12×6 30 15kw 6P
580 φ14×6 45 22kw 4P
RM4 4000 11000 580 φ14×7 30 22kw 6P
660 φ16×6 45 30kw 4P
RS6 6000 19000 660 φ16×8 30 30kw 6P
45 37kw 4P
RS8 8000 24000 740 φ18×8 30 37kw 4P
RS10 10000 29000 820 φ20×8 30 45kw 4P
