荷物・人荷エレベーター用

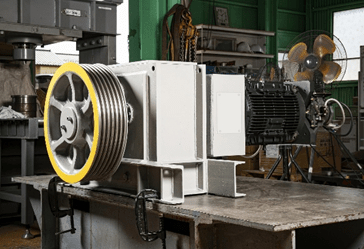

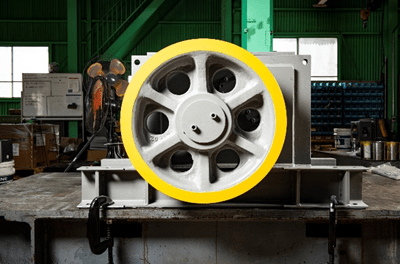

CDHシリーズ（ヘリカルギヤマシン） 特許取得済み　意匠登録出願済み

ヘリカル 3段ギヤの減速機を使用している従来品と比べ、エレベーター用に減速比を固定した、ヘリカル2段ギヤマシンです。
2段ヘリカルにする事により「省スペース」「高効率」「低騒音」「低コスト」を実現致しました（特許取得済み）。


主な特徴

  1. 他機種と比べ全高が低く、ピット・機械室内へコンパクトに収まる
  2. 国土交通省 大臣認定仕様の強度(2022年最新基準) 及び安全性を確保
  3. ヘリカル2段構造の減速機を自社製作し、コストを抑制
  4. 高効率・静音設計
  5. ディスク型　ダブルブレーキ（日本製）を搭載
  6. ブレーキトルク検出用軸を装備
  7. C2時、ブレーキ開放による、巻上機自身によるリレベリング運転が可能
  8. シーブ材質はFCD550以上
  9. モーター:フランジ横型全閉　200/400V 50/60HZ　※※国内外の全てメーカーの汎用モーターが使用可
  10. エンコーダー信号形式:　ラインドライバ/コンプリメンタル　選択が可能


■2023年2月　国土交通省UCMP大臣認定　取得済み

ローピング 2:1

フレーム型式 定格積載 適用出来る
最大かご質量		 シーブ径 ロープ径×本数 カゴ速度 モーター容量
(kg) (kg) PCD mm×本 (m/min) （参考値）
CDH1000 1100 3300 500 φ10×3～8 30／45 5.5kw 4P
φ12×3～5 60 7.5kw 4P
CDH2000 2200 4800 500 φ12×3～8 30／45 11kw 4P
60 15kw 4P
CDH3500 3500 7800 660 φ12×3～8 30／45 22kw 4P
φ14×3～8
φ16×3～8 60 30kw 4P
CDH5000 5000 10000 660 φ14×4～8 30／45 30kw 4P
φ16×4～8

ローピング 1:1

フレーム型式 定格積載 適用出来る
最大かご質量		 シーブ径 ロープ径×本数 カゴ速度 モーター容量
(kg) (kg) PCD mm×本 (m/min) （参考値）
CDH1000 550 1600 500 φ10×3～8 30／45／60 3.7kw 4P
φ12×3～5
CDH2000 1100 2300 500 φ12×3～8 30／45／60 7.5kw 4P
CDH3500 1750 3900 660 φ12×3～8 30／45／60 11kw 4P
φ14×3～8
φ16×3～8
CDH5000 2500 5100 660 φ14×4～8 30／45／60 15kw 4P
φ16×4～8
